近日，必赢766net手机版在《Reactive and FunctionalPolymers》期刊上发表题为“Novel maleimide-amine dynamic polymers with excellent mechanical strength, recyclability, and engineeredshape memoryfeatures”的研究论文。必赢766net手机版22级高分子化学与物理硕士生郭心茹为第一作者，必赢766net手机版高飞教授，申亮教授和浦项科技大学高学朗博士为共同通讯作者。

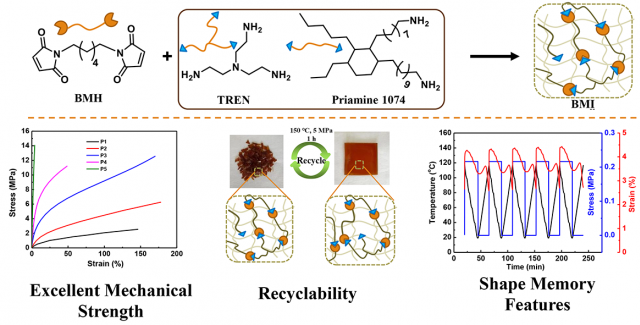

图1 基于“马来酰亚胺-胺”动态聚合物的制备及性能表征

本工作利用双马来酰亚胺和胺交联剂（Priamine1074和三（2-氨基乙基）胺）通过马来酰亚胺-胺加成反应制备了一系列动态聚合物。通过调整Priamine1074和三（2-氨基乙基）胺的比例实现聚合物力学性能的调控，在合成的聚合物中P3薄膜表现出最佳的力学性能，杨氏模量为46.9 ± 2 MPa，断裂伸长率为170 ±24%，抗张强度为12.57 ± 1.20MPa。同时，针对P3薄膜的动态特性进行研究，结果表明，该类聚合物表现出快速的弛豫行为（190oC下弛豫时间为148s）和低活化能（52kJ/mol），在150oC，5MPa条件下进行三次热压循环后，聚合物的化学结构、热性能和力学性能均无明显的老化现象。最后，形状记忆实验证明了P3聚合物在80oC条件下具有良好的形状记忆循环和快速恢复性。本研究为马来酰亚胺动态聚合物的循环再利用提供了一种解决方案。

本研究得到国家自然科学基金、江西省自然科学基金资助项目、江西省教育厅科学基金的支持。

原文链接：https://doi.org/10.1016/j.reactfunctpolym.2024.105831

英文题目：Novel maleimide-amine dynamic polymers with excellent mechanical strength, recyclability, and engineered shape memoryfeatures
